Необычное оружие

Испанский пистолет Jo.Lo.AR. для кавалерии - взводился одной рукой.



Орудия Кручевского.
Цитата из сети:"Последний образ наиболее яркий, поэтому разберем в первую очередь его. При словах «реактивный противотанковый гранатомет» воображение молниеносно рисует нечто похожее на «РПГ-7»: трубу на плече бойца и надкалиберную кумулятивную гранату. Однако такая конструкция была в 30-е гг. просто нереализуемой. Разработки велись совсем в другой области. Во-первых, разрабатывавшиеся в СССР динамореактивные пушки были нарезными, под калиберные боеприпасы. Соответственно выстреливали они не привычную нам сегодня гранату, а снаряд калибром 37 мм. Причем выстреливали через нагруженный (то есть нарезной) ствол. Превращение в динамореактивное орудие заключалось в установке сопла Лаваля и простом увеличении порохового заряда, ствол оставался в практически неизменном виде в сравнении с обычной пушкой. Давление в стволе пушек Курчевского достигало 3200 кг/см2, что равно классическим артсистемам. Соответственно динамореактивное орудие калибром более 37 мм ни один боец удержать на плече, как «РПГ», был не в состоянии — масса зашкаливала за 100 кг. Во-вторых, разработанные инженером Л.В. Курчевским 37-мм динамореактивные пушки имели еще одну интересную особенность. Они были... дульнозарядными. Снаряд и заряд подавались в ствол со специального лотка. Надежность такой системы нетрудно себе представить. Были, конечно, конструкции с заряжанием с казенной части. Но они не устроили военных по другой причине — большой вес. Например, 37-мм безоткатная пушка Кондакова на вооружение принята не была, хотя М.Н. Кондакова никто не репрессировал, он был руководителем КБ Артакадемии до самой смерти, до 1954 г. Орудие Кондакова тоже было создано по схеме с нагруженным стволом и поэтому весило 63 кг в боевом положении. Наконец, третий и самый главный фактор: 37-мм динамореактивные пушки уступали в бронепробиваемости обычным 45-мм орудиям и не давали надежного поражения основных танков потенциального противника. Например, 37-мм динамореактивное ПТР завода № 8 пробивало всего 20 мм брони на дистанции 500 м. Роль репрессий в истории с динамореактивными пушками не следует преувеличивать. Действительно, Л.В. Курчевский был арестован в 1937 г. и выпущен в 1939 г. Но его пушки были приняты на вооружение и даже выпущены небольшой серией. Основной причиной отказа от них были технические характеристики, надежность и бронепробиваемость. Кумулятивные боеприпасы были разработаны к 1938 г. немцами и впервые применены на 75-мм легком пехотном орудии «leIG-18». В сколь-нибудь заметном количестве кумулятивные боеприпасы появились на советско-германском фронте только осенью 1941 г. В значительной степени внедрение кумулятивных боеприпасов сдерживалось необходимостью осваивать производство взрывчатого вещества для них, гексогена и октогена. Поэтому появление до войны чего-либо подобного современному «РПГ» попросту нереально в силу отсутствия в СССР кумулятивных боеприпасов и разработок динамореактивных пушек с ненагруженным стволом."
В предвоенное время и при поддержке Тухачевского на безоткатные орудия делалась большая ставка,ими хотели оснастить все от танков и до самолетов,но потом свернули из-за несовершенной технологии.
Эксперимент с танковым шасси Т-26:

На автомобильном шасси:

И даже на корабле:

Были так же попытки влепить их на самолет,но вроде дальше рисунков и макетов дело не пошло:

И наконец пехотный вариант:



автоматический станковый гранатомёт Таубина обр.1937 года(стрелял гранатой Дьяконова)



пистолет-пулемёт Furrer 1919 год,Швейцария.Механизм-повёрнутый на 90" механизм Р-08....



В 1954 году началось массовое строительство укрепленных районов (УР) вдоль южной границы СССР. Уже тогда строились т. н. огневые точки БУК (бронированная установка кривоствольная), на вооружении которых состоял КСГМ (кривоствольный системы Горюнова модернизированный, образца 1947 года), дошедший и до наших дней. 7,62 мм ствол имеет угол наклона 55 градусов и способен вести огонь прямой наводкой через перископический прицел из т. н. закрытой огневой позиции, т.к имеет градуировку поворотного лимба и угла подъема ствола. Для целеуказания в бою применяются зажигательные патроны ПЗ так как трассирующие пули из-за утолщения не проходят угол наклона ствола. Тело пулемета комплектуется шестью сменными стволами, которые меняются через 1 000 выстрелов из-за нагрева. Замена производится легко и быстро (норматив 15 сек.)Пулемет станковый и после нормальной пристрелки можно вести огонь поражая цель диаметром 200 мм на расстоянии 1 500 — 2 000 м практически с первой очереди. Живучесть установки феноменальная. Над бетонным основанием башенка 300 мм х 700 мм. Отверстие прицела 50 мм. Стекло прицела бронированное. Пулемёт с углом искривления до 60 градусов устанавливался в пружинных башнях (башня утапливалась в оборонительное сооружение при наезде бронетанковой техники и под действием пружины возвращалась в исходное положение для отражения атаки сопровождающей танки пехоты)



Эрзац ПТ



Английский гранатомёт (точно был в 1940м), подобные ему устанавливались в ур-ах на подступах к Лондону и на побережье.

Сообщения объединены, 16 Février 2015, время первого редактирования 16 Février 2015

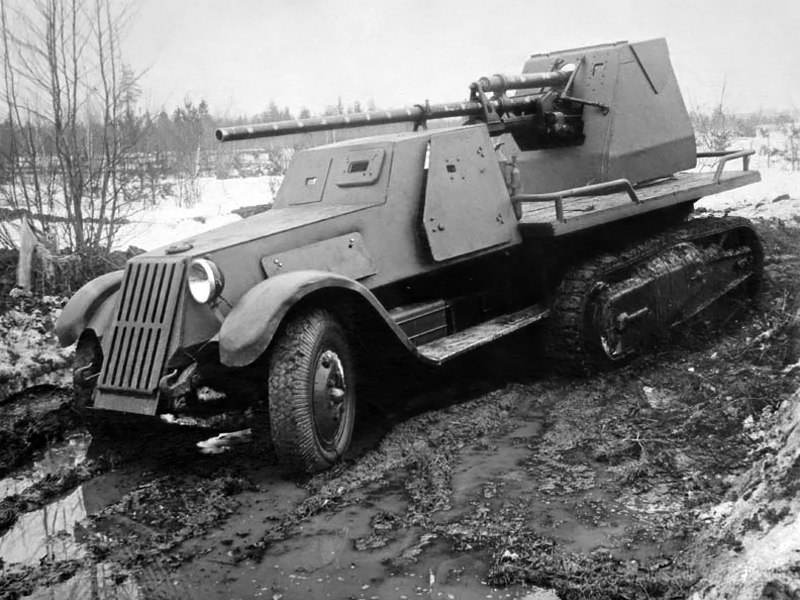

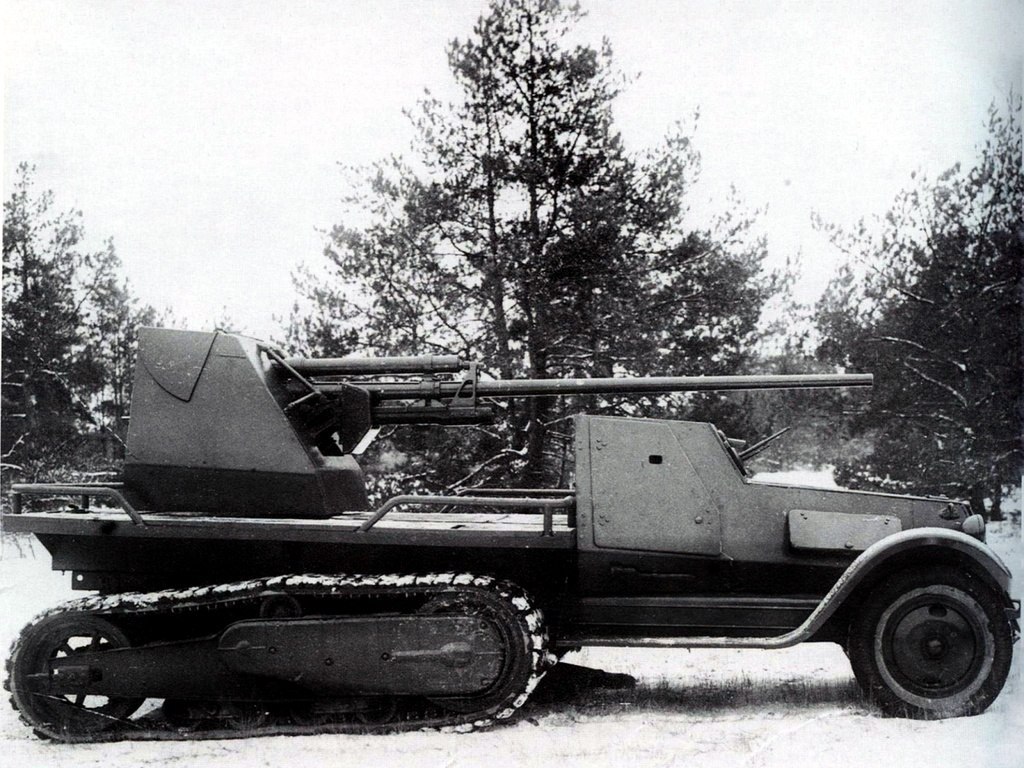

По-моему, была ещё в иной конфигурации - наша 57мм

Сообщения объединены, 16 Février 2015

Да, по "пряжке-пистолету СС" - есть неиллюзорное мнение, что сие есть фэнтези конца 60х вроде годов.
Т.к. никаких свидетельств документальных производства и ношения не зафиксировано.



Хм,что за агрегат?Серийный интересно или самопал,пулемет вроде Гочкис?



Точно,я и забыл про нее...



Да, пулемёт Гочкиса



30мм гранатомёт



Этим вроде хотели в Тегеране тройку поубивать

Сообщения объединены, 17 Février 2015, время первого редактирования 17 Février 2015

Выложите уже бутылкомёт Цукермана



1942 год.Экспериментальная(повышенной дальности) 4-х ствольная установка для пуска ракеты М-30 на шасси ЗИС-6



механический гранатомёт 1944 г

Сообщения объединены, 26 Février 2015, время первого редактирования 25 Février 2015

"Окопный" фауст...



кираса...

Сообщения объединены, 26 Février 2015, время первого редактирования 26 Février 2015

1950 год.Автомат Мдасен - разборка....

...у меня в детстве был игрушечный автоматик-разбирался точно так....



Японский солдат устанавливает противопехотные колья из бамбука:

Сообщения объединены, 3 Mars 2015, время первого редактирования 3 Mars 2015

установка для обучения бортстрелков



Бутылкомёт системы Цукермана — ружейный бутылкомет - бутылкомет конструкции Цукермана В.А,изобретенный и запущенный в производство в июле 1942 года. Предназначался для метания бутылок с горючей смесью КС. Оружие применялось, в основном, при обороне блокадного Ленинграда.

Испытания были проведены 14 июля - август 1942 года на курсах «Выстрел». Небольшая партия поступила на вооружение войск. Отстрел бутылок из этой мортиры производился штатным холостым патроном, либо самостоятельно охолощеным боевым патроном из винтовки Мосина.

Бутылкомёт системы Цукермана представляет собой дульнозарядную систему. Мортирка крепилась на ствол байонентным соединением. Вложенная в несамовоспламеняющейся жидкостью КС через деревянный пыж опиралась на перфорированную мембрану, выстрел производился холостым (метательным) патроном. Стрельба велась с упором приклада в грунт или плечо. Дальность прицельной стрельбы бутылкой указывалась в 80 м, максимальная — 180 м.

Бутылкомет обслуживался расчетом из двух человек: наводчика и заряжающего. В обязанности наводчика входило: переноска и установка бутылкомёта, наводка на цель и производство отстрела. Заряжающий переносил боекомплект бутылок со смесью КС, оказывал помощь при установке и наводке бутылкомёта и осуществлял зарядку мортирки бутылкой.

Сообщения объединены, 6 Mars 2015

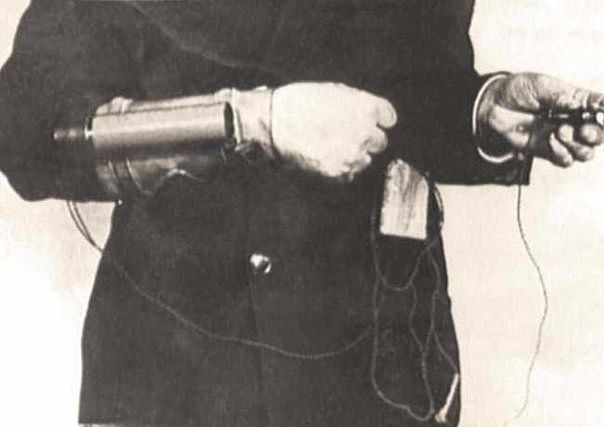

Зовется сия штука Panzerknacke кстати,вот немного инфы:
"В 1943 году в 6 м отделе имперского управления безопасности задумали покушение на Верховного Главнокомандующего И. В. Сталина. Расчет был прост: смерть этого человека неизбежно окажет отрицательное влияние на действия Красной Армии, а то и вызовет панику в войсках.

Строго засекреченную операцию «Цеппелин» готовили с традиционной немецкой тщательностью. В одной разведшколе нашли подходящего кандидата для исполнения данной акции. То был некий Политов, который в мае 1942 года, оказавшись в плену, не стал скрывать ни своей должности – он служил командиром роты – ни своих познаний о секретах Красной Армии. В обмен на свою словоохотливость он надеялся получить должность бургомистра. Но его отправили в разведшколу учиться на секретного агента. Здесь же подобрали и подругу жизни по фамилии Шилова, а по должности – радистку шифровальщицу.

Группа инженеров изготовила специальное снаряжение, в состав которого входил, в частности, «панцеркнакке» – короткостовольная безоткатка калибром 60 миллиметров, чьи кумулятивные снаряды были способны прошибить даже 45 миллиметровую броню."



100 мм станковый противотанковый миномёт завода №455.Одесса осень 1941г
